알파CD로 오인되는 난연 CD관의 성능과 경제성, 그리고 KEC 규정 개정에 따른 은폐 공간 사용 금지 실태를 분석합니다. 일반 CD관 대비 약 16% 높은 가격과 자기소화성 메커니즘을 상세히 다루며, 실제 화재 시 발생하는 연기밀도 위험성과 장기 내구성 한계 등 실사용자가 반드시 알아야 할 핵심 정보를 제공합니다.
알파CD라는 전선관 제품이 실제로 시중에 존재하고 있을까요?
현재 배관 자재 시장에서 전선관 완제품의 명칭으로 사용되는 알파CD(α-CD)라는 특정 제품은 공식적으로 존재하지 않는 것으로 확인되었습니다. 조사 결과 알파CD는 전선관 자체가 아니라 건강기능식품의 원료나 플라스틱의 난연 성능을 향상시키기 위해 첨가되는 화학물질인 알파-시클로덱스트린을 지칭하는 용어로 주로 사용됩니다.
하지만 현장에서는 난연 기능을 갖춘 CD관을 이와 유사한 명칭으로 부르는 경우가 있으며, 본문에서는 사용자가 궁금해하는 난연 CD관의 성능과 경제성 및 최신 규제 현황을 상세히 분석해 드립니다.
난연 CD관의 기본 개요와 핵심적인 특징은 무엇입니까?

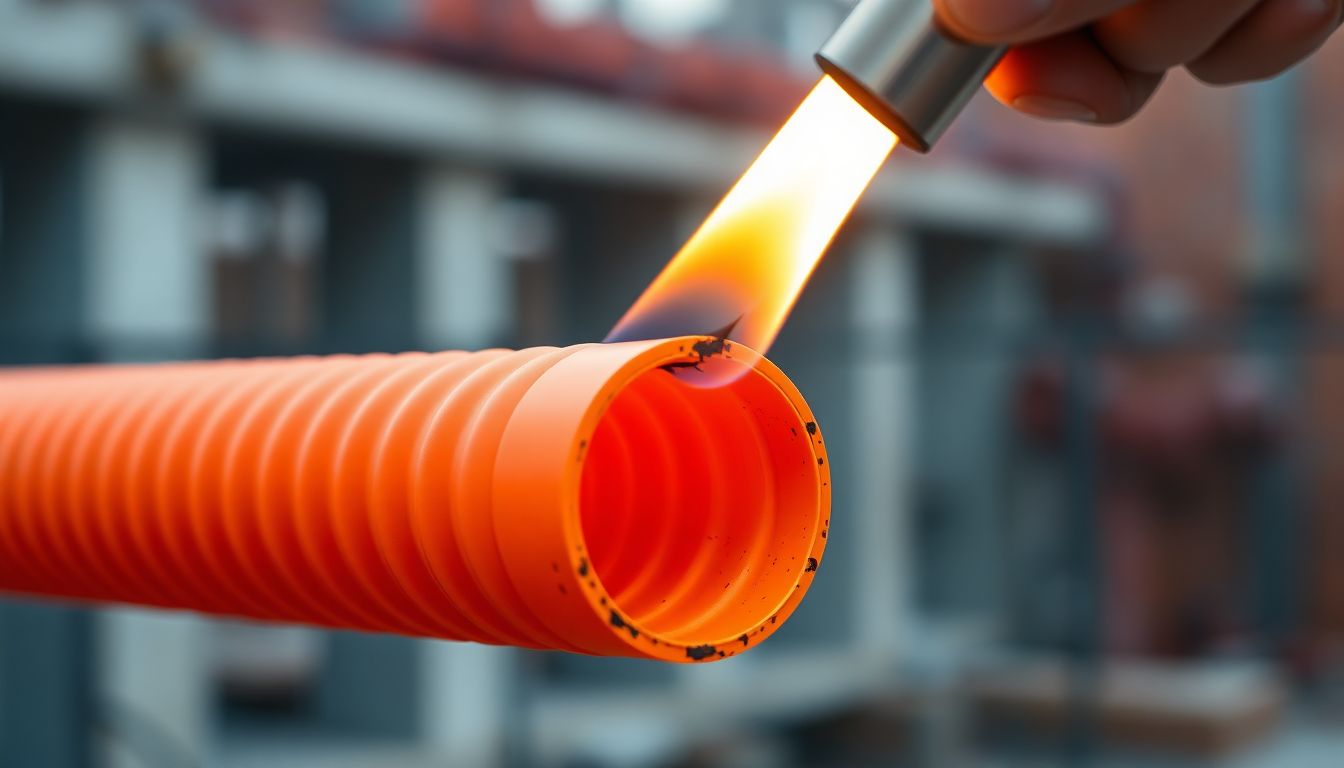

난연 CD관은 폴리에틸렌(PE) 수지에 특수한 난연제를 배합하여 화재 발생 시 불길이 번지는 것을 억제하도록 설계된 배관 자재입니다. 일반적인 CD관이 화재에 취약하여 가연물 역할을 하는 것과 달리 난연 CD관은 불꽃이 닿았을 때만 연소되고 화원을 제거하면 스스로 불이 꺼지는 자기소화성을 갖추고 있는 것이 특징입니다.
하지만 최근 강화된 안전 기준에 따라 그 사용 범위가 엄격히 제한되고 있으며 단순히 가격이 비싸다고 해서 모든 화재 상황을 방어할 수 있는 것은 아니라는 점을 인지해야 합니다. 아래에서는 이러한 난연 CD관이 실제 현장에서 어떻게 적용되고 어떤 기술적 한계를 지니는지 심층적으로 다루어 보겠습니다.
난연 CD관의 현장 시공 절차와 작동 원리는 어떻게 구성됩니까?
난연 CD관의 시공은 일반 제품과 유사한 가요성을 바탕으로 신속하게 진행되지만 안전 성능 발휘를 위한 공정상의 주의가 필요합니다. 시공의 효율성과 방재 메커니즘을 7단계로 나누어 상세히 설명해 드립니다.
첫 번째 단계는 설계 도면에 따른 경로 파악 및 자재 준비 단계입니다. 일반 CD관과 난연 CD관을 혼동하지 않도록 색상과 마킹을 확인하며 특히 KEC 규정 준수 여부를 검토해야 합니다. 두 번째 단계는 배관의 절단 및 배치입니다. 별도의 전용 커터나 칼을 사용하여 단면이 매끄럽게 잘리도록 준비하며 파부형 구조를 활용해 굴곡진 부위에 자연스럽게 배치합니다.
세 번째 단계는 관의 고정 및 연결입니다. 새들(Saddle)이나 커플링을 사용하여 배관이 흔들리지 않도록 고정하며 콘크리트 매립 시에는 압력에 의해 찌그러지지 않도록 주의합니다. 네 번째 단계는 입선(Wire insertion) 작업입니다. 난연 CD관 내부의 낮은 마찰계수를 활용하여 전선을 밀어 넣으며 굴곡부에서는 전선 끝을 구부려 부드럽게 통과시킵니다.
다섯 번째 단계는 난연 메커니즘의 활성화 조건 확인입니다. 화재 발생 시 난연제 성분이 열을 흡수하고 탄화물 층을 형성하여 내부 전선을 보호하는 원리가 정상 작동할 수 있도록 배관 주위의 가연물을 정리합니다. 여섯 번째 단계는 단말 처리 및 절연 확인입니다. 배관 끝부분을 박스 등에 견고히 고정하고 전선의 절연 상태를 측정하여 전기적 안전을 확보합니다.
일곱 번째 단계는 최종 안전 점검 및 규정 준수 확인입니다. 이중 천장이나 반자 내부 등 사용이 금지된 장소에 설치되지 않았는지 다시 한번 확인하며 모든 공정을 마무리합니다. 이러한 단계별 절차는 시공 효율을 극대화하면서도 난연 자재 본연의 기능을 유지하기 위해 필수적인 과정입니다.
일반 CD관과 난연 CD관 및 금속관의 성능과 경제성 차이는 무엇입니까?
난연 CD관은 일반 제품보다 약 15.9%에서 16.6%가량 높은 가격대를 형성하고 있으며 이는 제조 과정에서 첨가되는 난연제의 원가 때문입니다. 아래의 표를 통해 규격별 단가와 주요 성능 지표를 명확하게 비교해 보겠습니다.
| 구분 항목 | 일반 CD관 (Non-FR) | 난연 CD관 (FR CD) | 금속제 가요전선관 (SF) |
|---|---|---|---|
| 16mm 규격 가격 (100m) | 약 13,800원 | 약 16,000원 | 약 45,000원 이상 |
| 22mm 규격 가격 (100m) | 약 21,000원 | 약 24,500원 | 약 70,000원 이상 |
| 자기소화성 여부 | 없음 (가연성) | 있음 (제한적) | 완전 불연 |
| 최대 연기밀도 (Ds) | 1320 (한계 초과) | 1320 (한계 초과) | 102 (매우 낮음) |
| 총열방출량 (THR) | 약 4,820 MJ/㎡ | 약 4,500 MJ/㎡ | 196 MJ/㎡ |
| 주요 시공 장소 | 콘크리트 매립 등 | 노출 및 매립 가능 | 은폐 장소 (천장 내) 필수 |
위 데이터에서 볼 수 있듯이 난연 CD관은 일반 제품보다 비싸지만 금속관에 비하면 경제적입니다. 하지만 화재 시 발생하는 연기밀도와 열방출량 측면에서는 금속관과 비교할 수 없을 정도로 위험 수치가 높다는 점이 분석의 핵심입니다.
상황별 난연 CD관 적용 범위와 사용 대상 구분은 어떻게 됩니까?
난연 CD관의 사용 가능 여부는 설치 장소의 특성과 법적 규제에 따라 엄격히 구분됩니다. 사용자는 다음의 세 가지 케이스를 통해 적절한 자재를 선택해야 합니다.
Case A: 콘크리트 매립 및 비가연성 구조물 내 설치입니다. 이 경우에는 난연 CD관이나 일반 CD관의 사용이 여전히 효율적이며 시공의 용이성 덕분에 널리 활용됩니다. 콘크리트가 화재를 차단해 주므로 배관 자체의 연소 위험이 낮기 때문입니다.
Case B: 이중 천장, 반자 내부, 샌드위치 판넬 내부 설치입니다. 현재 한국전기설비규정(KEC)에 따라 이 공간에서는 난연 CD관을 포함한 모든 합성수지관의 사용이 전면 금지되었습니다. 화재 시 천장을 타고 번지는 불길과 유독가스가 인명 피해의 주원인이 되기 때문입니다.
예외 상황: 노출 배관 또는 임시 가설물 설치입니다. 점검이 가능하고 화재 확산 우려가 적은 노출된 장소에서는 난연 CD관을 사용할 수 있으나 자외선에 의한 경화나 물리적 충격에 노출되지 않도록 보호 조치를 취해야 합니다.
시공 시 반드시 준비해야 할 자재와 안전 유의사항은 무엇입니까?
난연 CD관 시공을 위해서는 KS 인증을 받은 정품 자재와 전용 커터, 새들, 연결용 커플링 등이 필요합니다. 자재 선정 시 반드시 시험 성적서를 확인하여 자기소화성 기준을 충족하는지 검토해야 합니다.
특히 주의할 점은 난연제가 포함된 소재의 특성상 시간이 지남에 따라 난연 성능이 퇴화할 수 있다는 점입니다. 실험 결과에 따르면 설치 후 약 4년이 경과하면 질량 감소율이 비난연 제품과 유사해질 수 있으므로 장기적인 안전 관리 계획이 동반되어야 합니다. 또한 시공 중 배관이 심하게 꺾이면 전선 피복이 손상될 수 있으므로 완만한 곡률을 유지하는 것이 중요합니다.
데이터 분석을 통한 난연 CD관의 실질적 한계와 사회적 배경은 무엇입니까?
이론적인 비용편익분석(CBA)에서는 난연 CD관 사용이 화재 피해액 감소를 통해 경제적 합리성을 갖는다고 평가되지만, 실제 화재 실험 결과는 이와 상반된 데이터를 보여줍니다. ISO 5660 및 5659 실험에 따르면 CD관은 화재 시 금속관 대비 25배 이상의 열을 방출하며 피난 가시거리를 1m 미만으로 단축시키는 극심한 연기를 발생시킵니다.
이러한 기술적 한계로 인해 현장 작업자들 사이에서는 이름만 난연일 뿐 실제로는 가연성 플라스틱과 다를 바 없다는 불신이 팽배해 있습니다. 이에 정부는 KEC 규정을 개정하여 국제 표준인 IEC 61386-1 수준으로 안전 기준을 강화하였으며, 이는 단순히 자재비 절감보다 인명 안전을 최우선으로 하는 사회적 합의가 반영된 결과로 분석됩니다.
자주 묻는 질문
Q1. 알파CD라는 이름의 전선관을 따로 구매할 수 있나요?
아니요, 알파CD는 전선관 제품명이 아니라 주로 시클로덱스트린이라는 난연 첨가제를 의미하므로 시중에서는 난연 CD관으로 검색하여 구매하셔야 합니다.
Q2. 일반 CD관과 난연 CD관은 육안으로 어떻게 구분하나요?
대부분의 제조사에서 난연 제품은 주황색이나 별도의 유색 라인을 사용하여 구분하며 표면에 난연(Flame Retardant) 표시가 각인되어 있습니다.
Q3. 가격이 16% 정도 비싼데 그만큼 성능 값을 하나요?
자기소화성 기능이 있어 소규모 화재 초기 진압에는 도움이 될 수 있으나 대형 화재 시에는 금속관만큼의 방어력을 기대하기 어렵습니다.
Q4. 천장 안쪽 전선 배관으로 난연 CD관을 써도 되나요?
아니요, 개정된 KEC 규정에 따라 이중 천장이나 반자 내 은폐된 공간에는 난연 CD관 사용이 금지되었으며 반드시 금속관을 사용해야 합니다.
Q5. 난연 CD관도 오래 지나면 불에 잘 타게 되나요?
네, 연구 결과에 따르면 설치 후 약 4년이 지나면 난연제가 노화되어 난연 성능이 초기보다 크게 저하될 수 있는 것으로 보고되었습니다.
Q6. 시공할 때 일반 CD관보다 뻣뻣해서 작업이 힘들지는 않나요?
아니요, 난연 CD관 역시 우수한 가요성을 유지하도록 설계되어 있어 굴곡부 시공이나 입선 작업 시 일반 제품과 큰 차이 없이 유연하게 작업할 수 있습니다.
Q7. 불똥이 떨어지는 착농 현상은 난연 제품에서 발생하지 않나요?
원칙적으로는 탄화물 층이 형성되어 방지해야 하지만 현장의 저가형 제품이나 가짜 제품의 경우 불에 녹아내리는 현상이 발생할 수 있어 주의가 필요합니다.
Q8. 금속관 시공이 너무 힘든데 대안은 없나요?
안전 규정상 은폐 공간에는 금속제 가요전선관(SF관) 사용이 필수적이며 시공의 편의성보다 화재 안전 확보가 법적 의무 사항임을 인지해야 합니다.
Q9. 난연 CD관의 KS 규격 번호는 무엇인가요?
난연 CD관은 보통 KS C 8454(합성수지제 가요 전선관) 규격에 따라 제조 및 시험되며 내연성 시험 항목을 통과해야 합니다.
Q10. 인테리어 업자가 안전하다고 하는데 믿어도 될까요?
단순히 난연 자재라는 말만 믿기보다는 설치 장소가 KEC 규정상 허용되는 곳인지 확인하고 특히 천장 내부라면 반드시 금속관 시공을 요구하셔야 합니다.
안전을 위한 올바른 배관 자재 선택의 중요성
지금까지 존재하지 않는 명칭인 알파CD의 실체부터 난연 CD관의 성능과 한계 그리고 법적 규제까지 상세히 살펴보았습니다. 배관 자재는 한 번 설치하면 교체가 어렵고 화재 시 생명과 직결되는 만큼 당장의 시공 편의성보다는 장기적인 안전과 법적 기준 준수를 최우선으로 고려하시기를 권장합니다.
